DCB 시리즈는 데스크형 조작반으로 상부도어부는 14°경사를 주어 스위치 및 각종 계기의 조작이
용이하게 설계되었습니다.

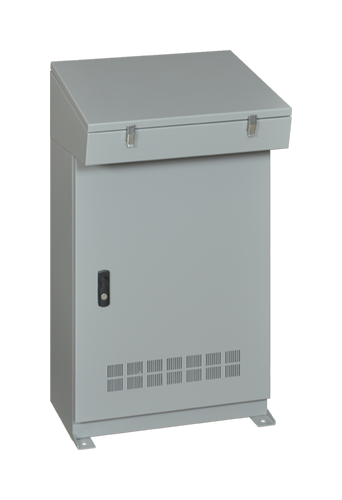

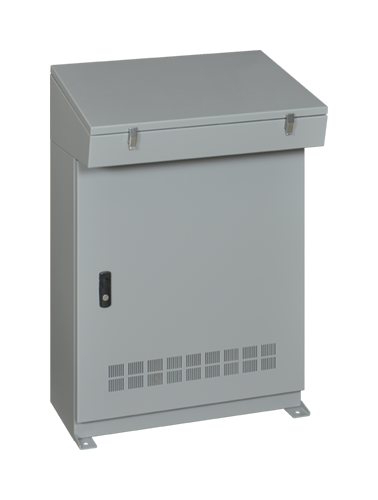

DCB-500 DCB-600

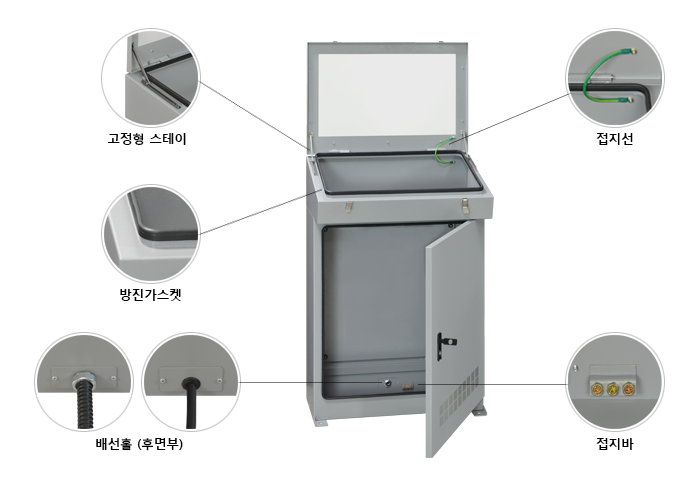

특징
  • 상부와 전면부에 방진가스켓 부착.
  • 상부커버에 고정형 스테이 장착으로 부품의 설치 및 점검시 편리함.
  • 상부에 접지선 및 하부에 접지바 설치.
  • 하부후면의 배선홀은 플렉시블과 일반전선형 2가지로 선택가능.
  • 상,하부에 부품취부용 속판 내장.
  • 재질 : GA 1.6t
    도장 : 세미툴 그레이

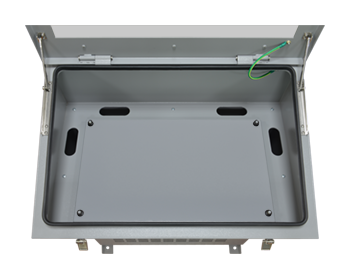

상부내부 속판
370x280x13 (W=500용)
470x280x13 (W=600용)

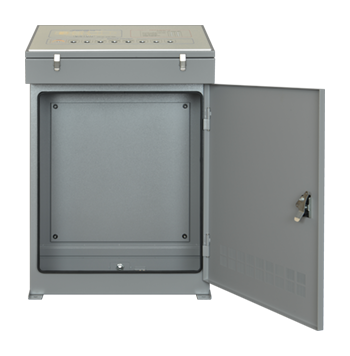

하부내부 속판
400x500x13 (W=500용)
500x500x13 (W=600용)

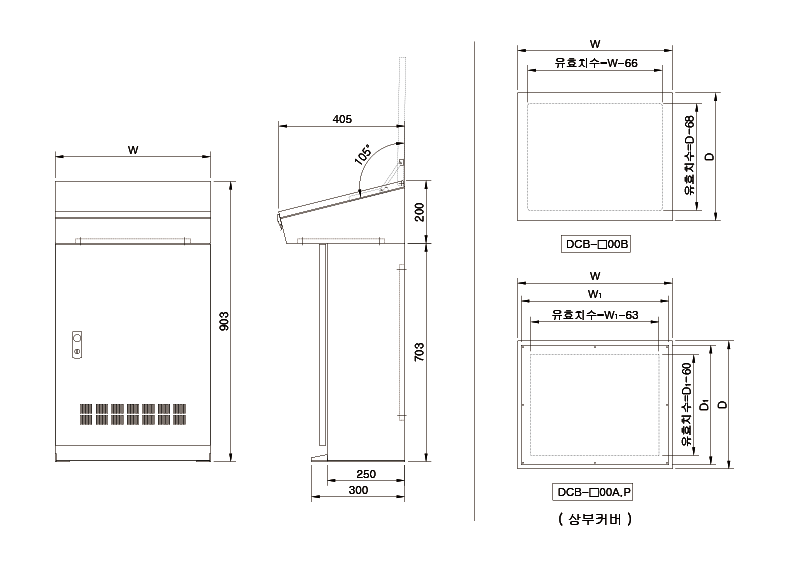

사양

치수단위 : mm
모델명 폭(W) 상부커버 판넬
가로 x 세로 재질 후처리
DCB-500B 500 498 x 412 (WxD) 일체형
DCB-500P 475 x 385 (W1xD1) AL5052 3.0t 세미툴 그레이
DCB-500A 아노디이징
DCB-600B 600 598 x 412 (WxD) 일체형
DCB-600P 575 x 385 (W1xD1) AL5052 3.0t 세미툴 그레이
DCB-600A 아노디이징

상부커버 종류(옵션)
일체형 (DCB-□00B) AL분체도장형 (DCB-□00P) AL아노다이징형 (DCB-□00A)

시스템구성의 예
